線路板曝光原理是電子制造中不可或缺的一環，它利用光刻技術將設計好的電路圖案轉移到線路板上。首先在涂有感光材料的線路板上覆蓋掩模版，然后通過曝光機將特定波長的光照射到感光材料上，使被掩模版遮擋的部分發生化學反應。經過顯影處理后，未被曝光的部分被去除，留下與掩模版上電路圖案一致的線路板。這一過程被稱為“光刻”，是電子制造中實現微細加工的關鍵技術之一。通過光刻技術，可以制造出高精度的線路板，為電子產品的制造提供基礎。

線路板曝光，也稱為光刻，是利用光敏材料（如光致抗蝕劑）在特定光源照射下發生化學反應的特性，將設計好的電路圖案轉移到銅層或基材上的過程，這一技術是現代微電子制造中不可或缺的一環，廣泛應用于集成電路（IC）、印刷電路板（PCB）以及柔性電路板的制造中，它不僅決定了電路的精確性和可靠性，更是現代電子設備高性能的基石。

曝光前的準備：設計與涂膠

在曝光之前，首先需要完成的是電路設計，設計師利用CAD軟件繪制出電路的詳細布局，包括各種元件的位置、連接方式以及走線路徑等，設計完成后，這些信息將被轉化為光刻膠片或直接數字傳輸?shù)狡毓鈾C中。

接下來是涂膠步驟，即將光致抗蝕劑均勻地涂布在基材上，這一層薄薄的抗蝕劑將成為圖案轉移的媒介，其質量直接影響到最終線路的精度和均勻性，涂膠過程需要嚴格控制環境溫度和濕度，以避免抗蝕劑因外界因素而發生不必要的化學反應。

曝光原理詳解：光與化學的舞蹈

光源的選擇與控制

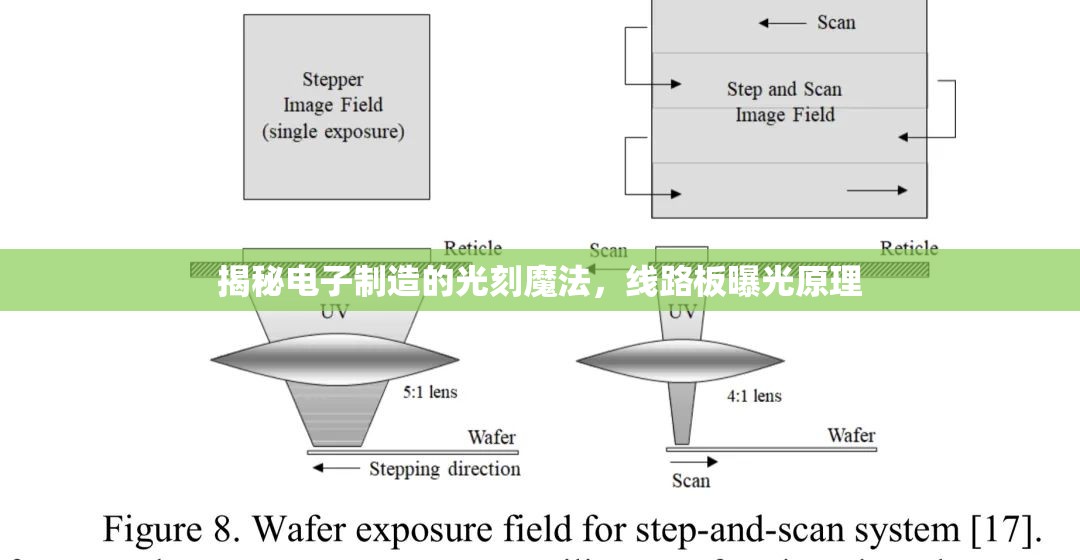

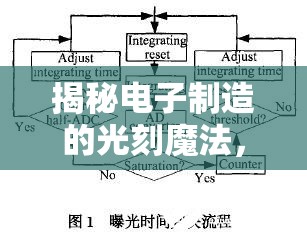

曝光過程中使用的光源多為紫外線（UV）或更短波長的光如深紫外線（DUV）甚至極紫外（EUV）光，不同波長的光穿透力不同，選擇合適的波長可以更好地控制圖案的細節和深度，光源的強度、均勻性以及聚焦程度也是關鍵因素，它們直接影響到曝光后圖案的清晰度和一致性。

掩模與基材的互動

掩模是承載電路設計圖案的透明模板，其上精確地雕刻或制作了與目標電路相對應的圖形，當掩模覆蓋在涂有抗蝕劑的基材上時，通過曝光機的精確控制，光線穿透掩模上的透明區域照射到抗蝕劑上，引發光化學反應，這一過程類似于攝影中的“曝光”，但精度要求更高、控制更復雜。

光致抗蝕劑的反應

當特定波長的光照射到抗蝕劑上時，光子能量會激發抗蝕劑分子從穩定狀態轉變?yōu)榛钴S狀態，進而引發一系列化學反應，對于正性抗蝕劑，未被光照的部分保持不變（或被去除），而受光照的部分則發生交聯反應變得難以溶解；對于負性抗蝕劑則相反，受光照的部分變得可溶，這一變化為后續的顯影步驟提供了基礎。

顯影與后處理：從無形到有形

顯影

顯影是將已曝光的抗蝕劑浸泡在特定溶劑中，去除那些因光照而變得可溶或不可溶的部分，這一步驟是形成最終電路圖案的關鍵，需要嚴格控制顯影時間和溶劑濃度，以避免過度顯影導致的圖案變形或欠顯影導致的殘留物。

后處理

顯影完成后，還需進行一系列的后處理步驟，包括清洗、固化以及可能的電鍍或蝕刻等，清洗去除殘留溶劑和雜質，固化則增強抗蝕劑與基材的結合力；電鍍和蝕刻則根據需要進一步加工銅層或其他金屬層，最終形成完整的電路圖案。

技術挑戰與未來趨勢

盡管線路板曝光技術已經相當成熟，但仍面臨諸多挑戰，如高精度、高效率與低成本的平衡、環境污染控制以及新型材料的應用等，隨著納米技術和量子技術的發展，未來的線路板曝光技術將更加注重以下幾個方面：

納米級精度：隨著電子設備向小型化、集成化發展，納米級精度的曝光技術成為研究熱點，EUV光刻因其短波長特性被視為實現這一目標的關鍵技術之一。

多層次曝光策略：針對復雜電路設計，采用多層次曝光和疊加技術可以更靈活地控制圖案精度和復雜性。

綠色環保：減少化學溶劑的使用和廢棄物排放，開發更環保的抗蝕劑材料和工藝是未來發展的重要方向。

智能化與自動化：結合AI和機器學習技術優化曝光過程控制，提高生產效率和良品率。
